پافشاری بیهوده روی روش های قدیمی و منسوخ شده برای اندازه گیری مقاومت زمین در حالی که روش های پیشرفته برای تست مقاومت زمین و اندازه گیری مقاومت الکتریکی چاه ارت وجود دارد یک پافشاری بیهوده است. در ادامه قصد داریم پیرامون تست مقاومت زمین برای چاه ارت به بحث و گفتگو بپردازیم بنابراین ما را تا انتها همراهی کنید.
چاه ارت یکی از پر کاربرد ترین تجهیزاتی است که برای حفظ ایمنی افراد در تاسیسات و ساختمان ها مورد استفاده قرار می گیرد.
هدف از به کار بردن سیستم هایی مانند چاه ارت جلوگیری از بروز خطر و پیشگیری از حادثه آفرینی می باشد. زمانی که صاعقه رخ می دهد و خطای اتصال کوتاه تجهیزات شکل می گیرد برای جلوگیری از خطراتی مانند برق گرفتگی باید از سیستم چاه ارت استفاده شود. بسیار مهم است که این تجهیز دارای عملکردی صحیح و بی نقص باشد بنابراین به این منظور از ارت سنج های استاندارد استفاده می شود.
برای سفارش و استعلام قیمت خشک کن لوازم آتشنشانی با شماره های وب سایت تماس بگیرید.

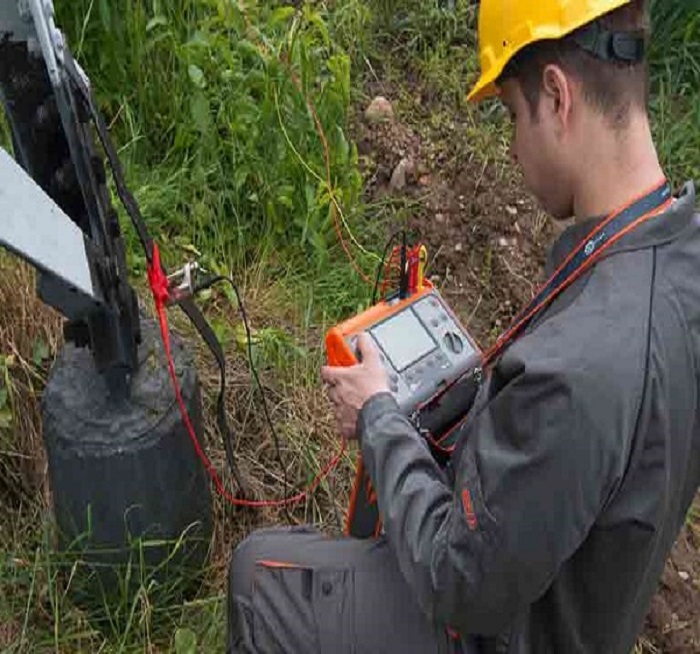

تست مقاومت زمین با استفاده از ارت تستر یا میگر
برای اندازه گیری مقاومت زمین با استفاده از میگر یا ارت تستر باید سه میله را در آزمایش درگیر کرد. یکی از میله ها باید به سیم مسی چاه ارت که به سمت بالا آورده شده متصل شود و میله های دیگر باید در شعاع ده و بیست متری از چاه ارت کوبیده شوند. در نتیجه می توان مقاومت زمین را اندازه گیری نمود. چنانچه ارت تستر در دسترس نباشد می توانید از فیوز مینیاتوری ده آمپر چاه استفاده کنید.
بدین سان که یک سر فیوز به برق 220 ولت متصل می شود و یک سیم از آن به چاه ارت متصل می گردد. در لحظه ای که فیوز را فعال می کنید چنانچه شاهد قطع شدن آن بودید می توانید نتیجه بگیرید که چاه ارت از مقاومت خوبی برخوردار است.
برای سفارش و استعلام قیمت دستگاه روکش لاتکس دستکش کار با شماره های وب سایت تماس بگیرید.
تست چاه ارت با استفاده از روش سه نقطه ای یا افت ولتاژ
یکی از روش های پر کاربرد برای اندازه گیری مقاومت زمین روش افت ولتاژ یا Fall Of Potential می باشد. در این روش باید یک جریان با فرکانس صد هرتز از طریق الکترود دستگاه که در زمین قرار دارد به زمین منتقل شود. این جریان بعد از عبور از صفحه ارت دوباره به دستگاه باز می گردد. به واسطه ایجاد این جریان در زمین یک افت ولتاژ ایجاد می شود که همان افت ولتاژ نسبت به چاه ارت می باشد.
مابین الکترود دستگاه و صفحه ارت یک الکترود دیگر وجود دارد که این افت ولتاژ را اندازه گیری می کند. مقدار این افت ولتاژ تقسیم بر جریان ارسالی که در ابتدا از الکترود ارسال شده بود مقدار مقاومت چاه ارت را بر حسب اهم نشان می دهد. این روش به دلیل استفاده از سه الکترود در زمین به روش سه نقطه ای نیز معروف است. بسیار مهم است که فاصله ی بین الکترودها از چاه دقیق باشد چرا که این فاصله در اندازه گیری مقاومت نقش مهمی دارد.
نقش الکترود
الکترودی که جریان را ایجاد می کند را می توان در فاصله سی تا پنجاه متری از الکترود اصلی چاه ارت قرار داد و الکترود سوم که وظیفه اندازه گیری افت ولتاژ را دارد نیز در بین این دو قرار می دهیم. با تعیین این فواصل سعی در اندازه گیری مقاومت زمین می نماییم.
اما باید این فرآیند را دو مرتبه دیگر در فواصل مختلف تکرار کرد. بدین سان که در آزمایش بعدی الکترود میانی را به اندازه پنج متر به الکترود اصلی چاه ارت نزدیک می کنیم و در آزمایش بعدی آن را پنج متر از آن دور می کنیم.
در این دو حالت نیز مقاومت زمین را اندازه گیری می کنیم. چنانچه مقاومت های به دست آمده به هم نزدیک بودند و اختلاف آن ها کمتر از 5 درصد بود بنابراین می توان نتیجه گرفت که میانگین این سه مقاومت همان مقاومت زمین است. در صورتی که اعداد اختلاف زیادی با هم داشتن باید تست را در فاصله درست اجرا کرد.
برای سفارش و استعلام قیمت دستگاه بافت دستکش با شماره های وب سایت تماس بگیرید.
روش 62 درصد جهت تست مقاومت زمین
این روش را عمدتا در زمین هایی پیاده سازی می کنند که چند چاه ارت در آن وجود داشته باشد و با فاصله مشخصی از هم قرار داشته باشند. سیم کشی در طول زیاد یکی از لازمه های اجرای این روش است. تنها تفاوتی که این روش با روش افت ولتاژ دارد این است که فاصله ی الکترودی که افت ولتاژ را اندازه گیری می کند تا الکترود اصلی چاه ارت باید 62 درصد فاصله ی الکترود جریان تا الکترود اصلی چاه ارت باشد.
چنانچه چندین چاه ارت در شبکه زمین وجود داشته باشد می توان از این روش استفاده کرد. باید دقت داشت که در این روش میله های الکترود نباید به میزان زیادی در زمین کوبیده شوند و این اندازه باشد حدودا 20 سانتیمتر باشد. چنانچه می خواهید مقاومت به دست آمده دقیق تر باشد می توانید مقداری آب پای الکترودها بریزید تا نتیجه آزمایش دقیق تر حاصل شود.
برای سفارش و استعلام قیمت دستگاه خشک کن و عقیم سازی کود دامی با شماره های وب سایت تماس بگیرید.
تست مقاومت زمین بدون نیاز به کوبیدن میله چاه ارت
روش دیگری برای تست مقاومت زمین وجود دارد که در آن نیازی به کوبیدن میله الکترود وجود ندارد. تنها چیزی که در این روش نیاز است دستگاهی ست که دارای دو انبرک می باشد. یکی از این انبرک ها به دور سیم اتصال به زمین حلقه می زند و یک ولتاژ مشخص به زمین القا می شود. انبرک دوم نیز جریان عبوری ناشی از این ولتاژ که در سیم اتصال به زمین رخ داده را اندازه گیری می کند.
آنچه که در نهایت در صفحه دستگاه نشان داده می شود تقسیم این عدد بر هم می باشد که مقدار مقاومت زمین به اهم است. این روش را عمدتا زمانی استفاده می کنند که چند چاه ارت با هم موازی باشند و در شبکه ای گسترده قرار داشته باشند. مدت زمان اندازه گیری و تست مقاومت زمین در این روش بسیار کمتر است با این حال قیمت خرید دستگاه مورد نیاز کمی بالاست.
برای سفارش و استعلام قیمت دستگاه خم لوله با شماره های وب سایت تماس بگیرید.
نتیجه گیری
از مهمترین مواردی که برای ایمنی ساختمان ها باید مورد توجه قرار گیرد بررسی و چک کردن دوره ای سیستم ها جهت حصول اطمینان از عملکرد صحیح آن ها می باشد. روش های تست مقاومت زمین برای چاه ارت روش هایی هستند که می توان توسط آن ها از این موضوع حصول اطمینان نمود. تست چاه ارت با استفاده از ترانسفورماتور ایزوله، روش دو الکترودی، روش افت ولتاژ و استفاده از میگر از جمله مواردی ست که در این راستا به کارشناسان کمک می کند.
